裝修時，幾乎是所有的家庭都要進行進行電路，電路改造的問題挺多的朋友還是不太熟悉。家庭的這個電路應該如何來布置，就比方說一個回路里面應該有哪些線?有幾根線?怎么接線?在這里家居雜壇，從電表的下口一直到戶內的插座的所有的布線給大家詳細說說，同時也給大家解除一個疑惑，那就是就是燈得回路的零線和插座回路的零線是否可以共用一根零線的一個問題。

電表下口一直到我們家庭配電箱開關上口的導線布置

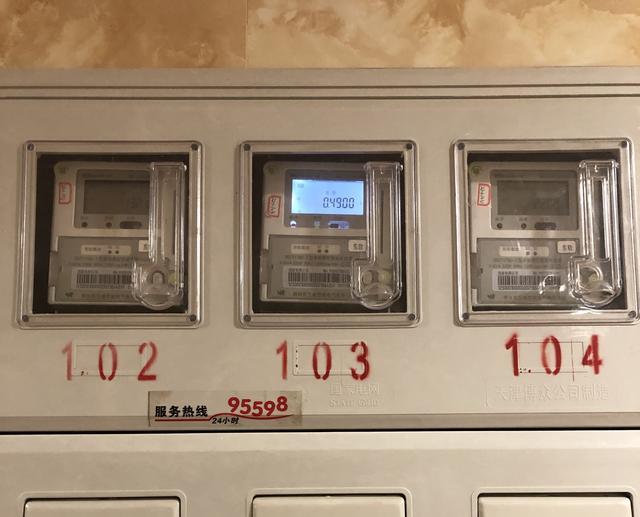

電表一般都是在公共的走道里，安裝在公共電表箱內。電表的的下口一般來說都有一個空氣開關，另外還有一個過欠電壓保護器。從電表下口接出來兩根電線，接到這個空氣開關上口。然后從空氣開關下口接入過欠壓保護器。最后從過欠壓保護器下口通過線管穿線，接到我們戶內配電箱空氣開關的上口。另外還有一根單獨的線是從電表箱內的共用地排上接出出來的，直接接到我們戶內配電箱的共用地排上，也就是說從電表箱到戶內配電箱的那里總共是穿了三根線，一根火線，一根零線和一根地線。

從電表到戶內配電箱的配線，我們可以看出火線和零線都是只是分別有一根線，所以說家里的所有的用電是共用的一根火線和一根零線。由此其實大家也得出一個問題的結論，那就是家庭進線都是劃分為一個回路，所以在這一個回路內火線和零線包括燈和插座的火線和零線是可以共用的。

戶內配電箱到燈的接線的分析

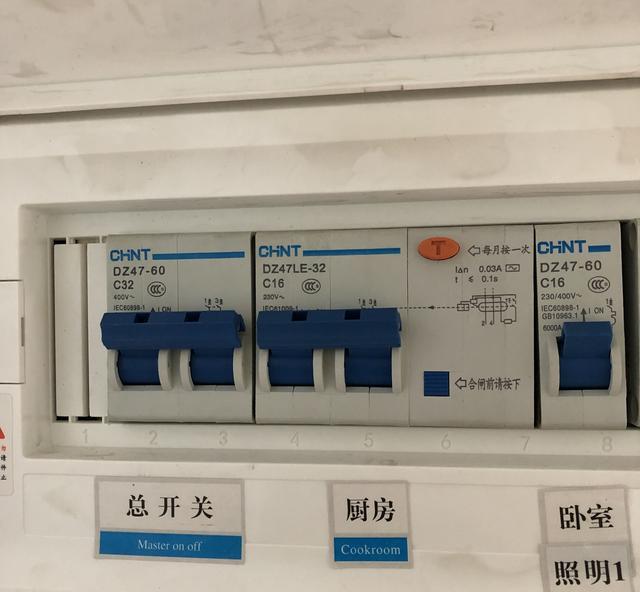

然后我們需要對配電箱內的各個用電回路開始進行劃分，這里的各個回路包括燈的回路，普通插座的回路，空調的回路，廚房的回路和衛生間的回路等等，這些所有的回路中其實分為兩個類型，一是普通照明，另一個就是插座。

普通照明的回路，是由配電箱內單獨的一個空氣開關來控制的。這個空氣開關可以選用1P+N的，還可以選用2P的，這兩種都可以。但是不建議大家選用1P的。

無論選用的是1P+N的，還是選用2P的空氣開關，它們此時的接線都是從空氣開關的下口進行接線，包括其中的一根火線和一根零線。這兩根接出來的火線和接出來的零線，分別接到這個照明回路中所有的燈上;當然了，燈的控制線也是火線，也是從空氣開關上接出去的。

戶內配電箱，插座回路的接線分析

戶內配電箱的另外一種接線就是插座回路的接線。插座回路都是由戶內配電箱內的漏電保護開關來單獨控制的，每個不同的回路都有各自的漏電保護開關。漏電保護開關，主要有兩種形式：第一種是1P+N的漏電保護開關，第二種是2P的漏電保護開關。在這兩種漏電保開關的下口都是可以接兩根線，一根是接火線，另一一根就是零線，地線是不進開關的，直接接到配電箱內的共用地排上就可以了。

每個回路的火線和零線，分別從各自的漏電保護開關的下口的接線端子上接出去以后，順著我們家里布置好的線管，一直接到每一個插座上。插座的接線方法大家都清楚吧?那就是面對插座左零右火，這個大家應該都知道，上面那個孔是用來接地線的。

廚房和衛生間的接線方式分析

現在的布線方式，又出現另外一種，就是現在也有很多人是把廚房和衛生間內的所有用電的單獨設置成一個回路，這里面包括其中所的照明還有所有的插座。

這種廚房和衛生間單獨一個回路的布置方式，是這么來接線的。它在配電箱內配置了一個單獨的開關，控制廚房所有用電，這個開關都是漏電保護開關。然后也是順著布置的線管，把電線引到廚房。在廚房內，通過分線盒就可以把電線分到每一個燈具和插座上，實現整個廚房的供電和配電。

總結分析一下

通過上面介紹的幾種接線方式的分析，我們可以發現一個共同點，那就是我們只要保證這樣一點即同一漏電保護開關下口所接的電線都是同一個回路的。就可以保證我們的使用。就像最后面說的，那個廚房和衛生間單獨一個回路，他就是把照明和插座的零線是共用了的。

家里的電路布置，回路劃分是十分關鍵的，大家一定要做好家庭用電的回路劃分。另外，確定插座的零線能否與燈的零線公用，其中的一個關鍵的問題就是插座和燈是不是一個回路，如果是一個回路內的漏電保護開關控制的，那么他們是可以共用的。否則是不能夠共用的，大家記住這一點就可以了。

最后說一下，為什么不建議大家選用1P的空氣開關

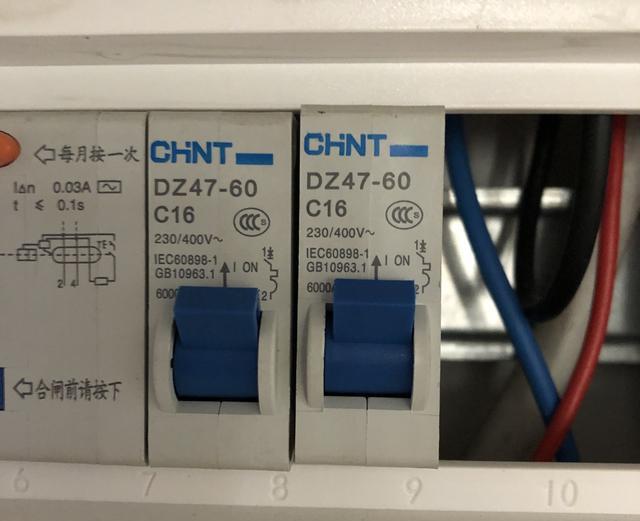

1P的空氣開關，相信很多的朋友應該也見過。1P的空氣開關的進線端和出線端都是只有一個接線端子，意思也就是它的進線只能接火線，出線同樣的也是一個即只能接火線。意思也就是這種開關的零線都要接在配電箱內的共用零排之上。

這種1P的空氣開關，我們在斷電的的時候只能把火線斷開，而零線還是通過共用零排與其他回路的零線連接在一起的，是無法實現斷電的。如果一旦上口的總零線出現斷開或者是虛接的現象，即使斷電以后還是有可能導致零線帶電而引發事故。所以啊，這種1P的空氣開關不建議大家使用在家庭的配電箱內。

結束語

關于家庭內的布線問題以及插座零線和插座零線共用的問題，希望大家能給提出不同的意見，以供大家來共同交流。
