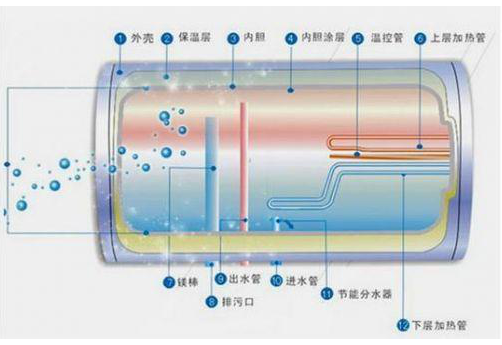

結構圖

電熱水器產品工作原理

主要可分為水路和電路兩部分

水路部分

進水通過安全閥單向(只可進水，不能出水)進入水箱內膽，下方進水口靠近水箱底部，其進水口上方有一擋板，使進入的冷水存在底部，防止冷水沖入上部影響熱水水溫，出水口在內膽上部，熱水比冷水輕，在水的上部分，熱水出水口也在此處，所以出水總是熱的，要使熱水流出，必須進入冷水，增加內膽內水壓，熱水才可以被擠流出。關閉進水口，即使內膽存滿熱水也不會流出。流出的高溫熱水，通過調節混水閥，使之出水溫度適合使用要求。

電路部分

電路的主要作用是對冷水加熱至設定溫度。

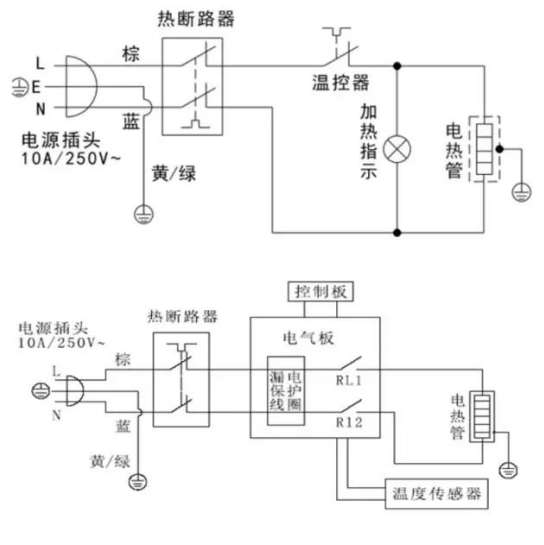

電熱水器的加熱通過電熱管來進行，溫度的設定則通過調節溫控器來進行，電熱水器將電能轉換成熱能，傳給被加熱的媒體(水)，水達到預定溫度時，溫控器便會自動斷電，停止加熱。一段時間后，當水溫比設定溫度下降5℃左右時，溫控器會重新工作，繼續恢復加熱至設定溫度，如此反復工作。電氣原理圖見圖。

電熱水器零部件工作原理

內膽

內膽是熱水器的核心部件，直接影響熱水器的安全性能、使用性能和工作壽命。

鎂棒

主要作用是保護電熱棒，電加熱棒在加熱時容易與水里面的礦物質發生反應，從而減少加熱棒的使用壽命。

工作原理：由于鎂的活性大于加熱棒的鐵或銅，所以通過鎂棒的作用，使水里面的礦物質先和鎂棒反應。鎂是電化學序列中電位最低的金屬，生理上無毒。因此，用來制成鎂棒保護內膽十分理想。鎂棒的大小直接關系到保護內膽時間的長短和保護效果的大小，鎂棒越大，保護效果越好，保護時間越長。

防電墻

就是利用了水本身所具有的電阻(如國標規定自來水在15℃時電阻率應大于1300Ω)，通過對熱水器內通水管材質的選擇(絕緣材料)，管徑和距離的確定形成“隔電墻”。當電熱水器通電工作時，加熱內膽的水即使有電，也會在通過“隔電墻”時被水本身的電阻衰減掉而達到將電隔離的目的，使熱水器進出水兩端達到幾乎為零的電壓和0.02mA/kw以下的極微弱電流。

安全閥

安全閥又稱為逆止閥、單向閥、泄壓閥等。

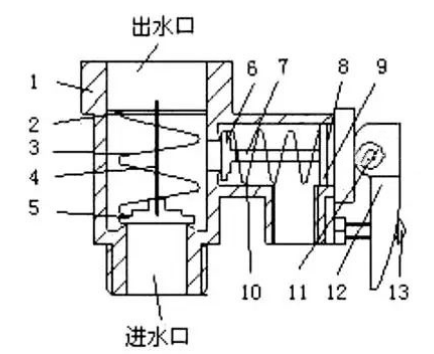

如上圖，安全閥包含1：殼體，2：定位片，3：反向截止閥彈簧，4：反向閥芯，5：反向截止閥膠墊，6：安全閥膠墊，7：手動桿，8：密封圈，9：壓力調節盤，10：安全閥彈簧，11：鉚釘，12：手柄，13：安全螺釘。

我們能夠看出，其實是包含左側的逆止閥和右側的安全閥兩部分組合在一起，原理很簡單，就是靠著內部的水壓與彈簧彈力兩者的平衡作用，達到恒定壓強，單向流水的目的。逆止閥通過彈簧連接瓣膜卡在進水口處，我們都知道電熱水器內膽中是不能沒有水的，電熱水器加熱管在長時間干燒下就會壽命大減，所以若哪天停水了，內膽中的水也不會跑掉。并且加熱時冷水也不會與熱水互相混合，浪費電能。

安全閥處的瓣膜同樣卡在出水口，當內部壓力超過額定值(一般為0.75mpa)，彈簧就會被壓力壓縮，瓣膜打開，里面有水流出減壓，尤其是第一次剛用電熱水器時很容易出現這樣的情況，甚至水流不止，大家不要驚慌就行。

手柄與手動桿是連接的，瓣膜是套在手動桿上面的，能隨著手動桿左右移動，不過這里需要給大家強調的是，一般情況下手柄被安全螺釘固定在殼體上，是不需要大家擰動的，更不可在加熱的時候隨意亂動，不過為了防止被水垢阻塞，最好的方式是每月將螺釘擰下，然后拉動1次，有水流出即為正常，清理內膽水垢的時候，也需要用到。

安全閥屬于電熱水器的配件，一般選購時都會贈送，不過我們也要仔細檢查，看外表是否光滑、有無毛刺、破裂等現象，表面鍍層不得有脫落現象，標志符號要求，與混水閥、內膽配合良好。

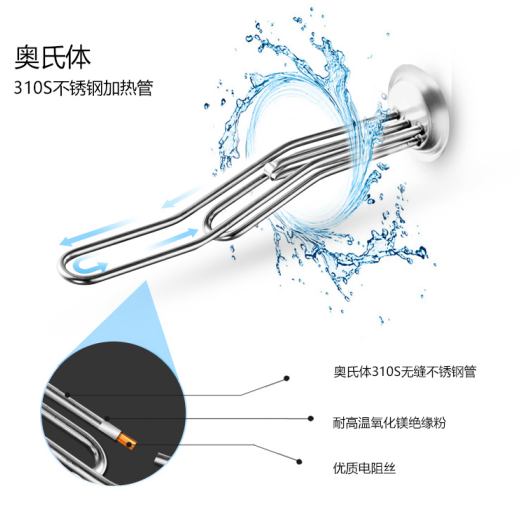

加熱棒

電能→熱能轉化裝置，主要用它來對水進行加熱，其功率為1500W-3000W，主要由發熱電阻絲，銅管或不銹鋼管，導熱絕緣介質氧化鎂和接線端子構成。當通電時，電流使發熱電阻絲發熱，熱量通過電加熱器將儲在內膽的水加熱，電熱管由三層構成，最里面為電阻絲，中間為耐高溫絕緣氧化鎂粉，外層為不銹鋼管(英格萊800金屬管能耐受1357-1385°C高溫)。電阻絲為直接發熱元件，耐高溫絕緣鎂粉起到在高溫下絕緣作用，以保證電熱管的安全性。

控溫器

工作原理：現用控溫器均為液體膨脹式結構。利用液體有熱脹冷縮的特性，控溫器將特殊液體密封在探管和毛細管組成的密封腔中，探管插到待測溫部位，當該處溫度上升時探管內液體膨脹，并沿毛細管移動至末端，膨脹的液體使膜盒變型后推動觸點，使電路斷開，停止加熱。調節控溫器旋鈕，也就是調節將觸點斷開的位移量，而此位移量與感測的溫度成特定比例。當溫度下降后，膨脹后的液體會逐漸縮小體積，觸點又回復到導通狀態，發熱管重新開始加熱，這就是控溫器控制水溫的原理。當內膽的溫度達到設定值時，液態受熱膨脹流過毛細管頂起杠桿板，金屬片自然彈起，斷開兩極，停止加熱。

超溫保護器(熱斷路器)

原理是當內膽水溫達到一定數值時，金屬片受熱變形向上彈，頂起絕緣頂桿，斷開兩極實現防超溫保護。當雙極斷開需復位時，必須手動按下手動復位鍵，并用萬用表測量兩極是否相通。

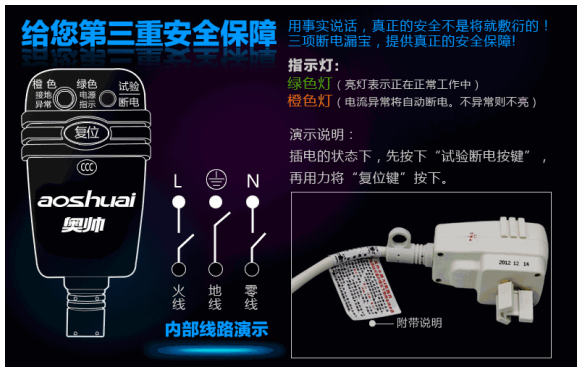

漏電保護插頭開關

原理是利用漏電開關內部裝置，當電熱水器有漏電或負載電流大過額定電流時會自動跳閘，切斷電源，避免事故發生。
